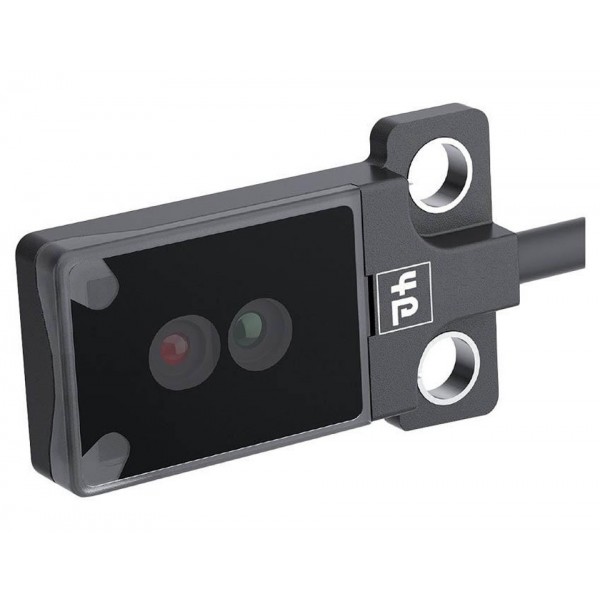

SENSOR FOTOELÉCTRICO OBE1500-R3F-E0-L PEPPERL+FUCHS

Descripción técnica del SENSOR FOTOELÉCTRICO OBE1500-R3F-E0-L PEPPERL+FUCHS

El OBE1500-R3F-E0-L Pepperl+Fuchs es un sensor fotoeléctrico de tipo barrera (receptor) diseñado para aplicaciones de detección confiables en entornos industriales exigentes. Su principio de funcionamiento se basa en la detección de haces de luz roja visible modulada (680 nm), lo que garantiza inmunidad frente a interferencias lumínicas externas y permite una alineación precisa con el emisor correspondiente.

Este modelo ofrece una distancia de detección de hasta 1,500 mm, con una salida NPN normalmente abierta (NA) y operación en modo Dark-ON (actúa al interrumpirse el haz de luz). Su electrónica está optimizada para operar con una alimentación de 12–24 VDC, con capacidad de conmutación de hasta 50 mA y tensión máxima de salida de 30 VDC, lo que lo hace apto para integración en sistemas de control PLC y automatización industrial.

La carcasa compacta de 16 × 25.5 × 4.1 mm, fabricada en policarbonato y acero inoxidable, le confiere alta resistencia mecánica en un diseño plano ideal para espacios reducidos. Además, incorpora una conexión por cable PUR de 2 metros y cumple con el grado de protección IP67, asegurando un funcionamiento confiable en ambientes con humedad, polvo o salpicaduras.

Características principales:

         ·       Inmunidad a luz ambiente: hasta 10,000 lux.

         ·       Tiempo de respuesta: ≤ 1 ms (ideal para procesos de alta velocidad).

         ·       Rango de temperatura de operación: –25 °C a +60 °C.

         ·       Resistencia a vibraciones y choques mecánicos: según IEC 60068.

         ·       Compatibilidad con montaje múltiple: permite instalación cercana a otros sensores sin interferencias.

         ·       Tipo / principio: Barrera fotoeléctrica through-beam (emisor y receptor separados). El E0-L es el receptor; el emisor correspondiente es OBE1500-R3F-S-L.

         ·       Alcance efectivo: 0…1500 mm (umbral aprox. 2100 mm).

         ·       Fuente luminosa del sistema: Láser rojo visible 680 nm, Clase 1, haz modulado; apertura ~1°; mancha ~20 mm a 1.5 m.

         ·       Capacidad de detección de piezas pequeñas: típicamente desde 0.7 mm; ~0.3 mm tras Teach-in. Ideal para piezas planas/finas.

         ·       Inmunidad a luz ambiente: hasta 25 000 lux (EN 60947-5-2).

         ·       Salida / lógica: NPN, dark-on, colector abierto, 30 V máx., 50 mA máx., Ud ≤ 1.5 V; protección contra cortocircuito e inversión de polaridad.

         ·       Velocidad: frecuencia de conmutación ≈ 2 kHz, tiempo de respuesta ~250 µs.

         ·       Alimentación / consumo: 12…24 V DC, receptor ≤ 8 mA (emisor ≤ 10 mA). Clase de protección III.

         ·       Indicadores LED (receptor):

·       Verde: encendido; parpadea si hay cortocircuito/reserva baja.

·       Amarillo: haz libre = ON, parpadea si baja reserva; OFF si el haz se interrumpe.

·       Modo de operación: Dark-On (la salida se activa cuando el haz de luz se interrumpe).

·       Tensión máxima de conmutación (salida): 30 VDC.

·       Corriente máxima de conmutación: 50 mA.

·       Conexión: Cable fijo de 2 m, material PUR (alta resistencia mecánica y química).

·       Material de carcasa: Combinación de policarbonato y acero inoxidable, que asegura robustez frente a golpes, vibraciones y agentes químicos.

·       Dimensiones compactas: 16 × 25.5 × 4.1 mm.

·       Grado de protección: IP67 (hermético al polvo y resistente al agua, apto para lavado con presión).

·       Temperatura de operación típica: -25 °C … +55 °C.

·       Tiempo de respuesta: < 1 ms (detección rápida de objetos en movimiento).

·       Montaje: Orificios integrados para fijación sencilla o mediante accesorios estándar de la serie OBE.

Aplicaciones

El OBE1500-R3F-E0-L Pepperl+Fuchs está diseñado para usarse en múltiples entornos de automatización y control industrial, principalmente en detección de objetos, posicionamiento y sistemas de seguridad.

Aplicaciones industriales:

1.- Automatización de procesos y manufactura:

         ·       Detección de piezas en líneas de ensamble.

         ·       Control de presencia y ausencia de componentes.

         ·       Posicionamiento de materiales para operaciones de corte, soldadura o ensamblaje.

2.- Logística y transporte de materiales:

         ·       Control de flujo en bandas transportadoras.

         ·       Conteo de cajas, botellas u otros objetos.

         ·       Verificación de paso en clasificadores automáticos.

3.- Industria del embalaje y alimentos:

         ·       Control de llenado y empaque en máquinas automáticas.

         ·       Detección en entornos con humedad, polvo o vibraciones.

         ·       Verificación de botellas, frascos o paquetes transparentes.

4.- Aplicaciones de seguridad y control de acceso:

         ·       Monitoreo de movimiento en portones y máquinas.

         ·       Integración en sistemas de resguardo con barreras fotoeléctricas.

5.- Automoción y robótica:

         ·       Posicionamiento de piezas en estaciones robotizadas.

         ·       Control de flujo en líneas de pintura o tratamiento superficial.

Conclusión:

El OBE1500-R3F-E0-L Pepperl+Fuchs es un sensor fotoeléctrico receptor compacto, robusto y confiable, ideal para detección precisa en entornos industriales exigentes, con una excelente combinación de alcance (1.5 m), resistencia ambiental (IP67) y versatilidad de montaje.

Aplicaciones

1) Conteo y verificación de micro-piezas

Detecta partes desde 0.3–0.7 mm, ideal en electrónica, componentes mecano-/micro-mecánicos, resortes, terminales, taladros finos o bordes. La función Two-Point/Position Teach optimiza el umbral para piezas mínimas.

2) Altas velocidades en transportadores

Con ≈2 kHz y 250 µs, sirve para conteo rápido, detección de caída/paso, empaques, ensamble y pick-and-place sin perder eventos.

3) Posicionamiento de precisión

El haz estrecho (~1°) y el láser visible facilitan la alineación milimétrica en mesas XY, robótica, bancos de prueba o cortes donde se requiera repetibilidad.

4) Presencia/ausencia en espacios muy reducidos

El formato ultraplano y fijación M3 permiten montar el par emisor-receptor dentro de máquinas compactas, guías y dispositivos de sujeción.

5) Ambientes con iluminación intensa

Resiste hasta 25 000 lux, útil cerca de iluminación industrial o luz solar indirecta (zonas con domos/ventanales).

6) Control de atolones/atascos y roturas de material

Monitoreo de conductos, tolvas, alimentadores, y bandas; si el haz se interrumpe o no se restablece, se detecta bloqueo o rotura.

7) Aplicaciones con polvo o humedad ligera

IP67 y ventana PMMA admiten lavados ligeros/rocío y polvo ambiental; para vapor o químicos agresivos, usar protección adicional o barreras.

8) Validación de procesos y diagnóstico

La entrada Test (en el emisor) simula interrupción del haz; útil para autodiagnóstico en PLC/mesas de prueba sin detener la línea.

Aplicaciones Industriales

Automatización industrial

         ·       Control de presencia/ausencia de piezas en líneas de producción.

         ·       Detección de botellas, cajas o empaques en transportadores.

         ·       Verificación de paso de componentes en procesos de ensamble.

Industria de empaques y logística

         ·       Conteo de productos en bandas transportadoras.

         ·       Activación de mecanismos de clasificación automática.

         ·       Supervisión de llenado en cajas o contenedores.

Alimentaria y farmacéutica

         ·       Uso en entornos higiénicos gracias a su carcasa de acero inoxidable y protección IP67.

         ·       Detección de envases transparentes o semiopacos (en combinación con ajustes adecuados).

         ·       Control de flujo de botellas, frascos o blister packs.

Automotriz

         ·       Control de posición de piezas metálicas y plásticas en estaciones de montaje.

         ·       Verificación de flujo en líneas robotizadas.

Textil y papel

         ·       Supervisión de continuidad de hojas o rollos.

         ·       Detección de bordes o ruptura de material en movimiento.

         ·       Aplicaciones generales

         ·       Sistemas de seguridad básicos en máquinas (detección de objetos que interrumpen el haz).

         ·       Activación de procesos automáticos al detectar la presencia de un objeto en la línea.

         ·       Uso en espacios reducidos donde se requiere un sensor delgado y confiable.

Ventajas adicionales

         ·       LED rojo visible → fácil alineación sin necesidad de instrumentos especiales.

         ·       Dark-On → asegura la activación solo cuando el objeto interrumpe el haz, evitando falsas detecciones por reflejos.

         ·       Carcasa robusta y compacta → soporta ambientes con polvo, humedad, vibración y limpieza frecuente.

         ·       Respuesta rápida (<1 ms) → apto para aplicaciones de alta velocidad.

El OBE1500-R3F-E0-L es un sensor fotoeléctrico receptor robusto, de largo alcance (1,5 m), con salida NPN, carcasa de acero inoxidable + policarbonato, conexión por cable PUR, protección IP67 y operación Dark-On, diseñado para detección confiable en automatización, empaque, logística, alimentaria y automotriz, especialmente donde se requiere precisión y resistencia en ambientes hostiles.

Buenas prácticas de instalación

Alineación: aprovechar el láser visible; montar el emisor y receptor a la misma altura, ajustar hasta máxima excess gain y ejecutar Teach-in (Position/Two-Point/Maximum) según suciedad/contraste.

Cableado (receptor): BN=L+, BU=0 V, BK=Q (NPN), WH=Teach-in; evita caída de tensión en tiradas largas (Q es colector abierto).
