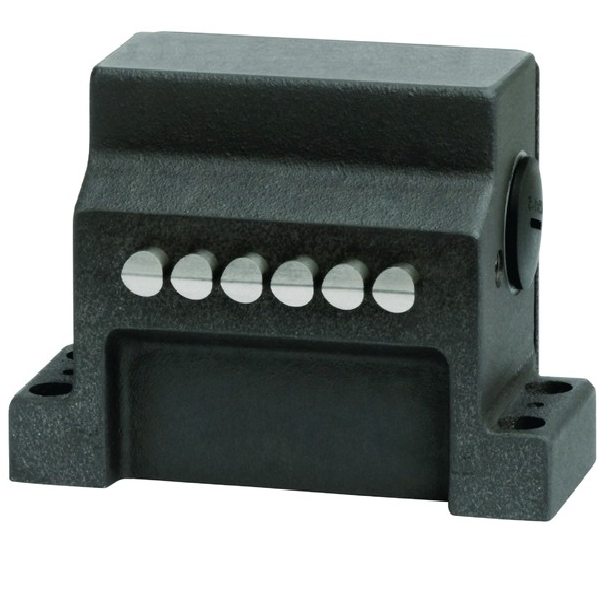

Final de carrera múltiple Euchner GLBF02D16-502-M, horizontal 16 mm, 2 x ES502E, 2 NC + 2 NO, IP67

Final de carrera múltiple Euchner GLBF02D16-502-M modelo 085952

Final de carrera múltiple mecánico serie GLBF de diseño horizontal, desarrollado para detectar varias posiciones mediante actuadores con distancia de 16 mm. Es una solución robusta para secuencias de posicionamiento y control de recorrido en maquinaria industrial.

Características técnicas principales:
Referencia / código: 085952.
Modelo: GLBF02D16-502-M.
Serie / familia: GLBF, final de carrera múltiple horizontal.
Diseño: carcasa horizontal.
Distancia entre accionadores: 16 mm.
Elemento interruptor: ES 502 E.
Número de elementos interruptores: 2.
Contactos totales: 2 NC + 2 NO.
Tipo de contacto por elemento: acción rápida 1 NC + 1 NO.
Entrada de cable: 3 x M25 x 1.5.
Sección transversal de conexión: 0.34 a 1.5 mm².
Fusible máximo: 8 A gG.
Tensión de aislamiento Ui: 250 V; tensión nominal de impulso Uimp: 2.5 kV.
Categoría de uso: DC-13 6 A / 24 V, AC-12 8 A / 250 V, AC-15 6 A / 230 V.
Corriente mínima de conmutación: 10 mA a 12 V CC.
Corriente térmica Ith: 8 A.
Velocidad de aproximación: 0.01 a 40 m/min.
Actuador: actuador tipo teja; precisión reproducible del punto operativo ±0.002 mm después de aprox. 2,000 maniobras.
Fuerza de actuación mínima: 20 N.
Vida mecánica: 30 x 10^6 maniobras.
Principio de conmutación: acción rápida; tiempo de cierre menor a 4 ms y rebote menor a 3 ms.
Grado de protección: IP67 según IEC 60529.
Temperatura ambiente: -5 a +80 °C; almacenamiento -25 a +80 °C.
Material: carcasa de fundición de aluminio en arena anodizado; contacto de aleación de plata dorada.

Aplicaciones recomendadas:
Control de varias posiciones en máquinas herramienta, levas de secuencia, carros de transferencia, mesas indexadoras, sistemas de recorrido múltiple y automatización donde se requiere detectar etapas mecánicas consecutivas.

Ventajas para selección:
Integra dos elementos de conmutación en una carcasa robusta, ofrece IP67, alta vida mecánica, distancia de actuadores de 16 mm, precisión de punto operativo y entradas M25 para cableado industrial.
