RELÉVADOR REL-MR-24DC/21 PHOENIX CONTACT

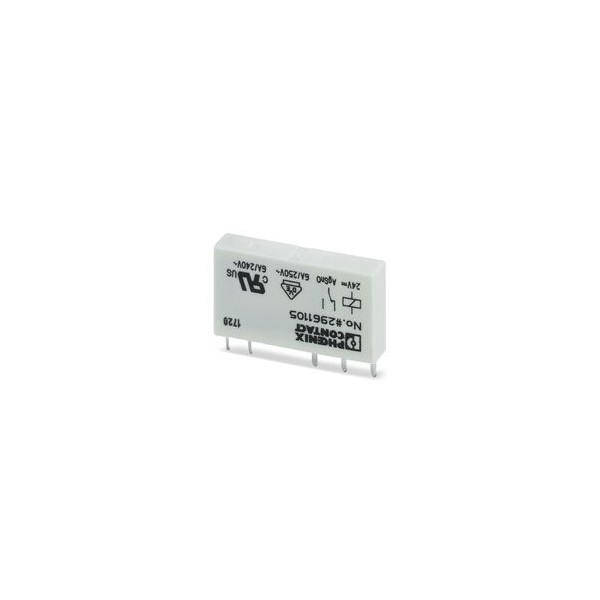

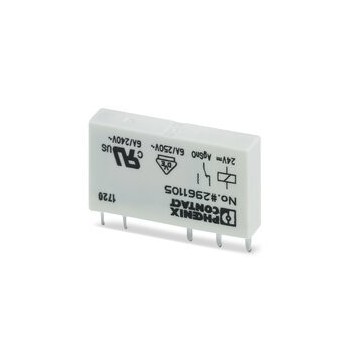

Descripción Técnica – Relé REL-MR-24DC/21 Phoenix Contact (Ref. 2961105)

El REL-MR-24DC/21 de Phoenix Contact es un relé de propósito general compacto, diseñado para aplicaciones de control y conmutación en sistemas eléctricos y electrónicos. Se caracteriza por su contacto conmutado simple (SPDT, 1CO) que permite seleccionar entre dos circuitos, ofreciendo versatilidad en su uso.

Este dispositivo es adecuado para integrar en tableros de control, automatización industrial y aplicaciones generales de conmutación de cargas tanto en corriente alterna como en corriente continua.

Características principales

• Fabricante / Modelo: Phoenix Contact – REL-MR-24DC/21.

• Referencia: 2961105.

• Tipo de contacto: 1 contacto conmutado (SPDT, 1CO).

• Configuración del contacto: simple.

• Tensión de entrada (bobina): 24 VDC.

• Tensión máxima de conmutación: 250 VAC/VDC.

• Corriente de conmutación máxima: 10 A.

• Conexión: enchufable o por soldadura, lo que facilita montaje flexible.

• Diseño compacto para uso en espacios reducidos.

• Alta confiabilidad eléctrica, diseñado para una larga vida útil en aplicaciones de conmutación.

Características adicionales

• Compatibilidad con zócalos estándar para montaje en riel DIN (según accesorios Phoenix Contact).

• Aislamiento galvánico entre la bobina y los contactos, aumentando la seguridad en los circuitos.

• Baja potencia de accionamiento, permitiendo control directo desde PLCs y sistemas electrónicos.

• Versatilidad: conmutación de señales de control y cargas de potencia media en un solo componente.

• Alta resistencia dieléctrica frente a sobretensiones, garantizando operación confiable.

Aplicaciones del Relé REL-MR-24DC/21

Automatización industrial

• Interfaces de señal entre PLC y cargas externas.

• Control de actuadores, solenoides, electroválvulas y motores pequeños.

• Cambio de señales de control en sistemas automatizados.

Sistemas eléctricos y electrónicos

• Conmutación de cargas resistivas o inductivas (iluminación, ventiladores, contactores).

• Protección de circuitos de control separando señales de bajo voltaje de la red de potencia.

• Señalización y control de alarmas eléctricas.

Maquinaria y manufactura

• Relé intermedio en tableros eléctricos de maquinaria industrial.

• Control de motores auxiliares o bombas pequeñas.

• Supervisión de procesos en líneas de producción.

Edificación y domótica

• Automatización de iluminación y climatización en sistemas inteligentes.

• Control remoto de cargas de mediana potencia en edificios.

• Integración en sistemas de seguridad (alarmas, barreras automáticas).

Energía y telecomunicaciones

• Uso en sistemas de energía renovable (solar/eólica) como relé de control.

• Aplicaciones en centros de datos y telecomunicaciones para conmutación de señales de baja potencia.

• Circuitos de respaldo y transferencia de energía.

Aplicaciones adicionales (no tan comunes)

1. Sistemas de automatización agrícola → control de bombas de riego y válvulas automáticas.

2. Industria ferroviaria → circuitos de señalización y control de compuertas eléctricas.

3. Electromedicina → equipos de diagnóstico que requieren aislamiento de señales.

4. Bancos de prueba → conmutación rápida de señales y cargas en laboratorios.

5. Sistemas de almacenamiento de energía (baterías) → control de circuitos de carga y descarga.

Ventajas competitivas

• Compacto y confiable, ideal para espacios reducidos.

• Conexión flexible (enchufable o soldada).

• Amplio rango de aplicaciones: desde control de señales hasta cargas medianas.

• Aislamiento eléctrico seguro entre bobina y contactos.

• Fabricación de calidad Phoenix Contact, con larga vida útil y alta confiabilidad.

En resumen:

El REL-MR-24DC/21 Phoenix Contact es un relé versátil de 1 contacto conmutado, 24 VDC y 10 A, ideal para automatización industrial, control de maquinaria, aplicaciones eléctricas y domóticas, así como sectores especializados que requieren conmutación confiable, segura y flexible.
