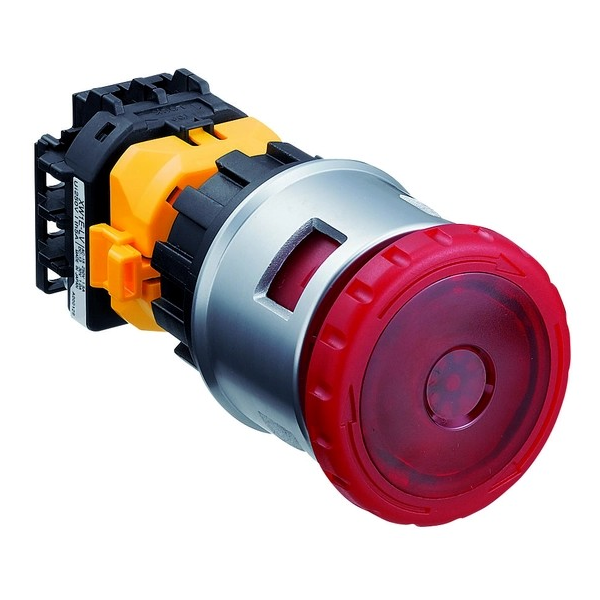

Paro de Emergencia Iluminado Euchner ES-XN4E-LL422Q4MFR – 30 mm – 2 NC + 2 NO – 24 V AC/DC – Ref. 155919

Paro de Emergencia Iluminado Euchner ES-XN4E-LL422Q4MFR 30 mm 2 NC + 2 NO 24 V AC/DC Ref. 155919
Producto marca Euchner diseñado para aplicaciones industriales donde se requiere pulsador de paro de emergencia iluminado de 30 mm. El contenido se preparó para facilitar la selección técnica y comercial del material.

Datos técnicos principales:

• Modelo: ES-XN4E-LL422Q4MFR; referencia Euchner: 155919.
• Tipo: paro de emergencia ES-XN para montaje empotrado de 30 mm.
• Botón: rojo transparente, Ø44 mm; parte inferior amarilla; iluminado.
• Elemento de conmutación: 2 contactos NC de apertura positiva + 2 contactos NO.
• Función: enclavamiento por presión y restablecimiento por giro; bloqueable con candado.
• Monitoreo de bloque de contactos integrado.
• Conexión: bornes de tornillo; corte de montaje D30 según EN IEC 60947-5-1.
• Tensión de operación de iluminación: 24 V AC/DC -10 % / +10 %; corriente de operación: 15 mA.
• Tensión de aislamiento Ui: 250 V; corriente térmica Ith: 1 A.
• Categoría de uso: AC-15 NC 1.5 A / 250 V; AC-14 NO 0.3 A / 250 V; DC-13 NC 1 A / 30 V.
• Corriente mínima de conmutación: 10 mA a 24 V.
• Vida mecánica: 0.25 x 10^6 maniobras; B10D para paro de emergencia: 0.1 x 10^6; vida de misión: 20 años.
• Grado de protección indicado en ficha Euchner: IP20; temperatura ambiente: -25 a +55 °C; almacenamiento: -25 a +70 °C.
• Materiales: contacto de aleación de plata dorada, botón termoplástico reforzado y carcasa de policarbonato.

Aplicaciones recomendadas:

• Puestos de mando, gabinetes y tableros donde se requiere parada de emergencia visible e iluminada.
• Máquinas con necesidad de contacto NC redundante y monitoreo de bloque.
• Sistemas de seguridad que requieren restablecimiento manual por giro y posibilidad de bloqueo con candado.

Ventajas para selección:

• 2 NC + 2 NO permiten separar canales de seguridad y señalización.
• Iluminación 24 V AC/DC mejora visibilidad del estado en paneles.
• Monitoreo de bloque de contactos ayuda a detectar montaje incorrecto.
• Bloqueable con candado para mantenimiento o consignación.
