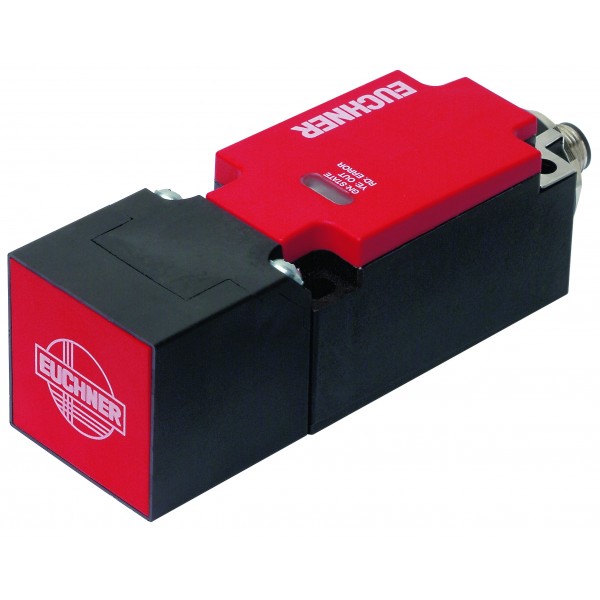

Interruptor de seguridad sin contacto Euchner CES-A-C5H-01 Unicode, 2 salidas seguras, M12 8 polos, PL e, IP65/IP67
Referencia: 091458
- Write a review
$11,075.68
IVA incluido
Interruptor de seguridad sin contacto Euchner CES-A-C5H-01 Unicode con evaluación integrada, 2 salidas seguras semiconductor, conector M12 de 8 polos, PL e e IP65/IP67.
Interruptor de seguridad sin contacto Euchner CES-A-C5H-01 modelo 091458
Interruptor de seguridad sin contacto con codificación por transponder y electrónica de evaluación integrada. La codificación Unicode permite que la unidad reconozca únicamente actuadores memorizados, ofreciendo alto nivel de protección contra manipulación en resguardos móviles.
Características técnicas principales:
Referencia / código: 091458.
Modelo: CES-A-C5H-01.
Serie / familia: CES-A-C5, interruptor de seguridad sin contacto por transponder.
Codificación: Unicode, alto nivel de codificación; memoriza actuadores autorizados.
Categoría de seguridad: categoría 4 / PL e según EN ISO 13849-1.
Valores de fiabilidad: PFHD 3.7 x 10^-9; categoría 4; tiempo de servicio 20 años.
Salidas de seguridad: 2 salidas semiconductor LA/LB, conmutación p, protegidas contra cortocircuitos y con aislamiento galvánico.
Salida de monitorización: OUT, salida semiconductora para estado de puerta.
Conexión: conector M12 de 8 polos con opción de blindaje.
Dirección de ataque: regulable en intervalos de 90°.
Alimentación: 18 a 27 V DC regulada, nominal 24 V DC, ondulación residual menor a 5%.
Consumo de corriente: 80 mA.
Tensión de aislamiento Ui: 75 V; tensión nominal de impulso Uimp: 1.5 kV.
Salida OUT: tensión 0.8 x UB a UB V DC; corriente máxima 20 mA.
Salidas LA/LB: corriente por salida de seguridad 1 a 400 mA; categoría de uso DC-13 24 V / 400 mA.
Tiempo máximo de discrepancia entre salidas: 120 ms.
Tiempo máximo de respuesta al cambiar el estado de accionamiento: 180 ms.
Demora de operatividad: máximo 3 s.
Frecuencia máxima de conmutación: 1 Hz.
Dimensiones: 131 x 40 x 40 mm según EN 60947-5-2.
Distancia mínima entre cabezas de lectura: 80 mm.
Distancias de conmutación con actuadores CES-A-BBA / CES-A-BCA: activación típica 20 mm, sao mínimo 18 mm, sar 40 mm, histéresis 2 a 3 mm.
Grado de protección: IP65 / IP67.
Temperatura ambiente: -20 a +55 °C; almacenamiento -25 a +70 °C.
Material de carcasa: plástico PBT.
Indicadores LED: STATE y OUT/ERROR para estado y diagnóstico.
Aplicaciones recomendadas:
Supervisión de resguardos móviles sin contacto, puertas de seguridad con desgaste mecánico reducido, celdas robotizadas, maquinaria con limpieza frecuente, equipos donde se requiere alta protección contra manipulación y detección sin contacto físico.
Ventajas para selección:
Tecnología sin contacto sin desgaste mecánico, codificación Unicode, evaluación integrada, PL e / Cat. 4, dos salidas seguras de semiconductor, diagnóstico LED, IP65/IP67 y conector M12 de 8 polos para integración industrial.
Nota técnica:
El actuador no está incluido; las distancias de conmutación dependen del actuador seleccionado y del material/base de montaje.
Interruptor de seguridad sin contacto con codificación por transponder y electrónica de evaluación integrada. La codificación Unicode permite que la unidad reconozca únicamente actuadores memorizados, ofreciendo alto nivel de protección contra manipulación en resguardos móviles.
Características técnicas principales:
Referencia / código: 091458.
Modelo: CES-A-C5H-01.
Serie / familia: CES-A-C5, interruptor de seguridad sin contacto por transponder.
Codificación: Unicode, alto nivel de codificación; memoriza actuadores autorizados.
Categoría de seguridad: categoría 4 / PL e según EN ISO 13849-1.
Valores de fiabilidad: PFHD 3.7 x 10^-9; categoría 4; tiempo de servicio 20 años.
Salidas de seguridad: 2 salidas semiconductor LA/LB, conmutación p, protegidas contra cortocircuitos y con aislamiento galvánico.
Salida de monitorización: OUT, salida semiconductora para estado de puerta.
Conexión: conector M12 de 8 polos con opción de blindaje.
Dirección de ataque: regulable en intervalos de 90°.
Alimentación: 18 a 27 V DC regulada, nominal 24 V DC, ondulación residual menor a 5%.
Consumo de corriente: 80 mA.
Tensión de aislamiento Ui: 75 V; tensión nominal de impulso Uimp: 1.5 kV.
Salida OUT: tensión 0.8 x UB a UB V DC; corriente máxima 20 mA.
Salidas LA/LB: corriente por salida de seguridad 1 a 400 mA; categoría de uso DC-13 24 V / 400 mA.
Tiempo máximo de discrepancia entre salidas: 120 ms.
Tiempo máximo de respuesta al cambiar el estado de accionamiento: 180 ms.
Demora de operatividad: máximo 3 s.
Frecuencia máxima de conmutación: 1 Hz.
Dimensiones: 131 x 40 x 40 mm según EN 60947-5-2.
Distancia mínima entre cabezas de lectura: 80 mm.
Distancias de conmutación con actuadores CES-A-BBA / CES-A-BCA: activación típica 20 mm, sao mínimo 18 mm, sar 40 mm, histéresis 2 a 3 mm.
Grado de protección: IP65 / IP67.
Temperatura ambiente: -20 a +55 °C; almacenamiento -25 a +70 °C.
Material de carcasa: plástico PBT.
Indicadores LED: STATE y OUT/ERROR para estado y diagnóstico.
Aplicaciones recomendadas:
Supervisión de resguardos móviles sin contacto, puertas de seguridad con desgaste mecánico reducido, celdas robotizadas, maquinaria con limpieza frecuente, equipos donde se requiere alta protección contra manipulación y detección sin contacto físico.
Ventajas para selección:
Tecnología sin contacto sin desgaste mecánico, codificación Unicode, evaluación integrada, PL e / Cat. 4, dos salidas seguras de semiconductor, diagnóstico LED, IP65/IP67 y conector M12 de 8 polos para integración industrial.
Nota técnica:
El actuador no está incluido; las distancias de conmutación dependen del actuador seleccionado y del material/base de montaje.
091458
1 Artículo
Referencias Específicas
Interruptor de seguridad sin contacto Euchner CES-A-C5H-01 Unicode con evaluación integrada, 2 salidas seguras semiconductor, conector M12 de 8 polos, PL e e IP65/IP67.
