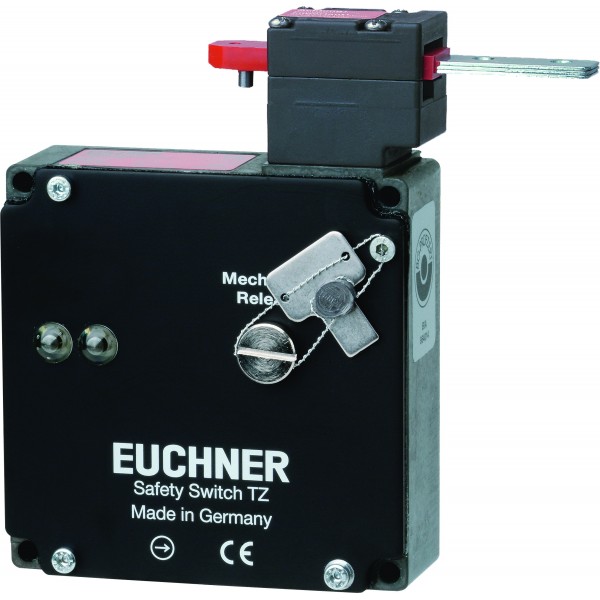

Interruptor de seguridad Euchner TZ2RE110M con bloqueo por tensión 110 V AC, M20, LED, IP67, 2000 N
Referencia: 083163
- Write a review
$13,110.32
IVA incluido
Interruptor de seguridad con bloqueo Euchner TZ2RE110M con solenoide 110 V AC, fuerza de bloqueo máxima 2000 N, LED rojo/verde y entrada M20 para resguardos.
Interruptor de seguridad con bloqueo Euchner TZ2RE110M modelo 083163
Interruptor de seguridad metálico con bloqueo para supervisar y mantener cerrados resguardos móviles en maquinaria. Trabaja bajo principio de bloqueo con tensión: el resguardo permanece bloqueado mientras el solenoide está energizado y se libera por fuerza de resorte al cortar la alimentación.
Características técnicas principales:
Referencia / código: 083163.
Modelo: TZ2RE110M.
Serie / familia: TZ, interruptor de seguridad metálico con bloqueo.
Principio de bloqueo: bloqueo con tensión (power to lock); desbloqueo por fuerza de resorte.
Tensión de servicio del solenoide: 110 V AC -15% a +10%.
Ciclo de trabajo del solenoide: ED 100%.
Indicadores: 2 LED, verde y rojo, asignables libremente.
Desbloqueo auxiliar: frontal; permite acceso en caso de fallo o corte de tensión.
Cabezal actuador: montado a la derecha; dirección de ataque horizontal, ajustable en intervalos de 90°.
Entrada de cable: 1 x M20 x 1.5.
Contactos de posición de puerta: 1 contacto de apertura positiva + 1 contacto NO.
Contactos de monitorización de bloqueo: 1 contacto de apertura positiva + 1 contacto NO.
Elemento de conmutación: acción lenta SK 528 / ÜK 528.
Fusible máximo: 4 A gG; por encima de 70 °C, 2 A gG.
Potencia de conexión: 10 W.
Sección transversal de conexión: 0.34 a 1.5 mm².
Tensión de aislamiento Ui: 250 V; tensión nominal de impulso Uimp: 2.5 kV.
Categoría de uso: AC-15 4 A / 230 V y DC-13 4 A / 24 V; por encima de 70 °C, 2 A.
Tensión mínima de conmutación: 12 V a 10 mA; corriente mínima de conmutación: 1 mA a 24 V.
Velocidad de aproximación máxima: 20 m/min.
Frecuencia máxima de accionamiento: 1,200 1/h.
Fuerza de actuación: 35 N; fuerza de extracción: 30 N; fuerza de retención: 10 N.
Profundidad de inserción: 52 mm.
Vida mecánica: 1 x 10^6 maniobras.
Grado de protección: IP67.
Temperatura ambiente: -25 a +80 °C.
Material: carcasa de fundición de metal ligero anodizada; contacto de aleación de plata dorada.
Fuerza de bloqueo F máx.: 2,000 N; FZh: 1,500 N.
Aplicaciones recomendadas:
Máquinas con tiempo de parada no inmediato, celdas robotizadas, resguardos de acceso, puertas de seguridad en procesos automatizados, líneas de empaque y sistemas donde el operador no debe acceder hasta que el riesgo desaparezca.
Ventajas para selección:
Combina supervisión de puerta y bloqueo en un solo dispositivo, carcasa metálica robusta, LED de diagnóstico, alta fuerza de bloqueo, desbloqueo auxiliar e IP67 para aplicaciones industriales exigentes.
Nota técnica:
El actuador no está incluido; debe seleccionarse como accesorio compatible según la puerta y el montaje.
Interruptor de seguridad metálico con bloqueo para supervisar y mantener cerrados resguardos móviles en maquinaria. Trabaja bajo principio de bloqueo con tensión: el resguardo permanece bloqueado mientras el solenoide está energizado y se libera por fuerza de resorte al cortar la alimentación.
Características técnicas principales:
Referencia / código: 083163.
Modelo: TZ2RE110M.
Serie / familia: TZ, interruptor de seguridad metálico con bloqueo.
Principio de bloqueo: bloqueo con tensión (power to lock); desbloqueo por fuerza de resorte.
Tensión de servicio del solenoide: 110 V AC -15% a +10%.
Ciclo de trabajo del solenoide: ED 100%.
Indicadores: 2 LED, verde y rojo, asignables libremente.
Desbloqueo auxiliar: frontal; permite acceso en caso de fallo o corte de tensión.
Cabezal actuador: montado a la derecha; dirección de ataque horizontal, ajustable en intervalos de 90°.
Entrada de cable: 1 x M20 x 1.5.
Contactos de posición de puerta: 1 contacto de apertura positiva + 1 contacto NO.
Contactos de monitorización de bloqueo: 1 contacto de apertura positiva + 1 contacto NO.
Elemento de conmutación: acción lenta SK 528 / ÜK 528.
Fusible máximo: 4 A gG; por encima de 70 °C, 2 A gG.
Potencia de conexión: 10 W.
Sección transversal de conexión: 0.34 a 1.5 mm².
Tensión de aislamiento Ui: 250 V; tensión nominal de impulso Uimp: 2.5 kV.
Categoría de uso: AC-15 4 A / 230 V y DC-13 4 A / 24 V; por encima de 70 °C, 2 A.
Tensión mínima de conmutación: 12 V a 10 mA; corriente mínima de conmutación: 1 mA a 24 V.
Velocidad de aproximación máxima: 20 m/min.
Frecuencia máxima de accionamiento: 1,200 1/h.
Fuerza de actuación: 35 N; fuerza de extracción: 30 N; fuerza de retención: 10 N.
Profundidad de inserción: 52 mm.
Vida mecánica: 1 x 10^6 maniobras.
Grado de protección: IP67.
Temperatura ambiente: -25 a +80 °C.
Material: carcasa de fundición de metal ligero anodizada; contacto de aleación de plata dorada.
Fuerza de bloqueo F máx.: 2,000 N; FZh: 1,500 N.
Aplicaciones recomendadas:
Máquinas con tiempo de parada no inmediato, celdas robotizadas, resguardos de acceso, puertas de seguridad en procesos automatizados, líneas de empaque y sistemas donde el operador no debe acceder hasta que el riesgo desaparezca.
Ventajas para selección:
Combina supervisión de puerta y bloqueo en un solo dispositivo, carcasa metálica robusta, LED de diagnóstico, alta fuerza de bloqueo, desbloqueo auxiliar e IP67 para aplicaciones industriales exigentes.
Nota técnica:
El actuador no está incluido; debe seleccionarse como accesorio compatible según la puerta y el montaje.
